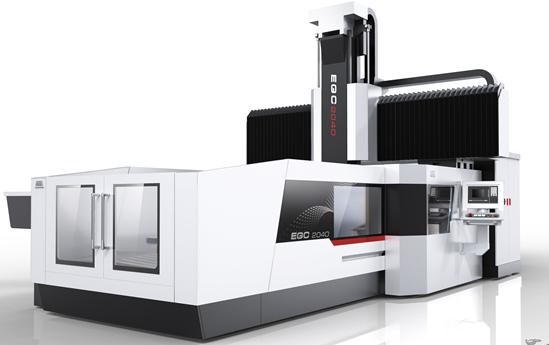

五面铣镗加工中心GMC1530/2040/2060系列

时间:2024-01-08 10:42 来源:www.sichuanyiji.com 作者:四川M7163平面磨床价

五面铣镗加工中心GMC1530/2040/2060系列
  TH57150×300
TK57150×300
TH57150×300/1
TK57150×300/1
THA57150×300
TKA57150×300
THA57150×300/1
TKA57150×300/1

四川一机机床五面铣镗加工中心GMC1530/2040/2060系列工作台面积 mm 1500×3000 1500×3000 1500×3000 1500×3000
工作台承重 kg 10000 10000 10000 10000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列工作台纵向行程X mm 3600 3600 3600 3600
滑座横向行程Y mm 2700 2700 2700 2700
滑枕垂直行程Z mm 800 800 1000 1000
C轴   5°×72 - 5°×72 -
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴锥孔   ISO 7:24 No 50 ISO 7:24 No 50 ISO 7:24 No 50 ISO 7:24 No 50
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴转速 r/min 10-3000 10-3000 10-2000 10-2000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主电机功率 kW 30/37 30/37 30/37 30/37
主轴最大扭矩 N.m 1397/1723 1397/1723 1437/1773 1437/1773
主轴端面至工作台面最小距离 mm 200-1000 200-1000 200-1200 200-1200
切削进给X、Y、Z mm/min 1-5000 1-5000 1-5000 1-5000
快速移动X、Y、Z m/min X,Y:13 Z:10 X,Y:13 Z:10 X,Y:13 Z:10 X,Y:13 Z:10
刀库容量(TH)系列 60 60 60 60
选刀方式(TH)系列   任意 任意 任意 任意
刀柄规格   ISO 7388/1 ISO 7388/1 ISO 7388/1 ISO 7388/1
四川机床五面铣镗加工中心GMC1530/2040/2060系列拉钉规格   ISO 7388/2-A ISO 7388/2-A ISO 7388/2-A ISO 7388/2-A
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列刀具最大长度/直径 mm 400-125 400-125 450/125 450/125
刀具最大重量 kg 20 20 20 20
换刀时间(TH系列)(刀-刀) s 5.5 5.5 5.5 5.5
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列定位精度X、Y、Z mm X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列重复定位精度X、Y、Z mm 0.01 0.01 0.01 0.01
机床重量 kg 47200/45200 47200/45200 49200/47200 49200/47200
龙门宽度 mm 2100 2100 2100 2100
滑枕截面 mm 350×350 350×350 420×470 420×470
机床外形尺寸 mm 11215×6427×6047 11215×6427×6047 11215×6427×7400 11215×6427×7400
电气总容量 KVA 80 80 80 80
数控系统   FANUC 18i FANUC 18i FANUC 18i FANUC 18

    TH57200×400
TK57200×400
TH57200×400/1
TH57200×400/1
THA57200×400
TKA57200×400
THA57200×400/1
TKA57200×400/1
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列工作台面积 mm 2000×4000 2000×4000 2000×4000 2000×4000
工作台承重 kg 20000 20000 20000 20000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列工作台纵向行程X mm 4200 4200 4200 4200
滑座横向行程Y mm 3200 3200 3200 3200
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列滑枕垂直行程Z mm 800 800 1000 1000
C轴   5°×72 - 5°×72 5°×72
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴锥孔   ISO 7:24 No 50 ISO 7:24 No 50 ISO 7:24 No 50 ISO 7:24 No 50
主轴转速 r/min 10-3000 10-3000 10-2000 10-2000
主电机功率 kW 30/37 30/37 30/37 30/37
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴最大扭矩 N.m 1397/1723 1397/1723 1437/1773 1437/1773
主轴端面至工作台面最小距离 mm 200-1000 200-1000 200-1200 200-1200
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列切削进给X、Y、Z mm/min 1-5000 1-5000 1-5000 1-5000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列快速移动X、Y、Z m/min X,Y:13 Z:10 X,Y:13 Z:10 X,Y:13 Z:10 X,Y:13 Z:10
刀库容量(TH)系列 60 60 60 60
选刀方式(TH)系列   任意 任意 任意 任意
刀柄规格   ISO 7388/1 ISO 7388/1 ISO 7388/1 ISO 7388/1
拉钉规格   ISO 7388/2-A ISO 7388/2-A ISO 7388/2-A ISO 7388/2-A
刀具最大长度/直径 mm 400/125 400/125 450/125 450/125
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列刀具最大重量 kg 20 20 20 20
换刀时间(TH系列)(刀-刀) s 5.5 5.5 5.5 5.5
定位精度X、Y、Z mm X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
X,Y:0.02/任意1000
Z:0.015
重复定位精度X、Y、Z mm 0.01 0.01 0.01 0.01
机床重量 kg 55000/53000 55000/53000 57000/55000 57000/55000
龙门宽度 mm 2600 2600 2600 2600
滑枕截面 mm 350×350 350×350 420×470 420×470
机床外形尺寸 mm 12778×6927×6047 12778×6927×6047 12778×6427×7400 12778×6427×7400
电气总容量 KVA 80 80 80 80
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列数控系统   FANUC 18i FANUC 18i FANUC 18i FANUC 18

    TH57200×600
TK57200×600
TH57250×600
TK57250×600
TH57200×400/S
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列工作台面积 mm 2000×6000 2500×6000 2000×4000×2
工作台承重 kg 20000 20000 15000
工作台纵向行程X mm 6200 6200 6500
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列滑座横向行程Y mm 3200 3700 3200
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列滑枕垂直行程Z mm 800 800 800
C轴   5°×72 5°×72 5°×72
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴锥孔   ISO 7:24 No50 ISO 7:24 No50 ISO 7:24 No50
主轴转速 r/min 10-3000 10-3000 10-3000
主电机功率 kW 30/37 30/37 30/37
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列主轴最大扭矩 N.m 1397/1723 1397/1723 1397/1723
主轴端面至工作台面最小距离 mm 200-1000 200-1000 200-1000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列切削进给X、Y、Z mm/min 1-500n 1-500n 1-500n
快速移动X、Y、Z m/min X,Y:13 Z:10 X,Y:13 Z:10 X,Y:13 Z:10
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列刀库容量(TH)系列 40 40 40
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列选刀方式(TH)系列   任意 任意 任意
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列刀柄规格   ISO 7388/1 ISO 7388/1 ISO 7388/1
拉钉规格   ISO 7388/2-A ISO 7388/2-A ISO 7388/2-A
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列刀具最大长度/直径 mm 400/125 400/125 400/125
刀具最大重量 kg 20 20 20
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列换刀时间(TH系列)(刀-刀) s 5.5 5.5 5.5
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列定位精度X、Y、Z mm X,Y:0.02/任意1000 Z:0.015 X,Y:0.02/任意1000 Z:0.015 X,Y:0.02/任意1000 Z:0.015
重复定位精度X、Y、Z mm 0.01 0.01 0.01
机床重量 kg 65000/63000 75000 100000/98000
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列龙门宽度 mm 2600 3100 2600
滑枕截面 mm 350×350 350×350 350×350
机床外形尺寸 mm 16518×6927×6047 16518×7427×6047 14490×9190×6407
电气总容量 KVA 80 80 80
四川一机机床五面铣镗加工中心GMC1530/2040/2060系列数控系统   FANUC 18i FANUC 18i FANUC 18i
