卧式铣镗床TPX6111系列

时间:2020-04-13 11:07 来源:www.sichuanyiji.com 作者:四川M7163平面磨床价

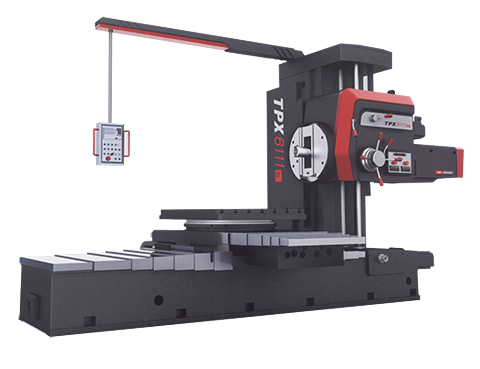

卧式铣镗床TPX6111系列
    沈阳中捷机床卧式铣镗床TPX6111B 沈阳中捷机床卧式铣镗床TPX6111B/2 TPX6111B/3 TPX6111C/3
镗轴直径 mm 110 110 110 110
四川一机机床卧式铣镗床主轴锥孔   Morse No6
(可选ISO 7:24 No50)
(可选ISO 7:24 No50) (可选ISO 7:24 No50) ISO 7:24 No50
主轴最大钮矩 N.m 1225 1225 1225 1250
四川一机机床卧式铣镗床平旋盘最大扭矩 N.m 1960 1960 1960 1960
主轴最大轴向抗力 N 12250 12250 12250 12250
主轴最大行程 mm 600
四川一机机床卧式铣镗床主轴转速级数   22 22 22 无级
主轴转速范围 r/min 8-1000 8-1000 8-1000 8-1100
平旋盘滑块行程 mm 180 180 180 180
工作台工作面积 mm 1100×960 1100×960 1250×1100 1250×1100
工作台可承受最大重量 kg 2500 2500 3000 3000
四川一机机床卧式铣镗床主轴中心线至工作台面距离   0.004
最大 mm 900 900 1200 1200
最小   0 0 0 0
四川一机机床卧式铣镗床工作台行程
纵向 mm 1000 1000 1400(不带后立柱) 1400(不带后立柱)
四川一机机床卧式铣镗床横向 mm 900 1250 1600 1600
四川一机机床卧式铣镗床主轴、主轴箱、工作台纵横向快速 mm/min 2500 2500 2500 2500
主轴每转主轴、主轴箱、工作台进给量范围 mm/r 0.04-6/0.01-1.88 0.04-6/0.01-1.88 0.04-6/0.01-1.88 0.04-6/0.01-1.88
主轴、主轴箱、工作台滑块进给量范围         0.32-2500
主电机功率 kW 7.5 7.5 7.5 15
机床外形尺寸(长×宽×高) mm 4910
2454
2750
4910
2870
2750
5120
3380
3100
5120
3380
3100
机床重量 kg 13000 14500 18000 18000
    TPX6113 TPX6113/2
镗轴直径 mm 130 130
主轴锥孔   Metric 80(可选ISO 7:24 No50) Metric 80(可选ISO 7:24 No50)
主轴最大钮矩 N.m 3136 3136
平旋盘最大扭矩 N.m 4900 4900
主轴最大轴向抗力 N 31360 31360
主轴最大行程 mm 900 900
主轴转速级数   24 24
主轴转速范围 r/min 4-800 4-800
平旋盘滑块行程 mm 250 250
四川一机机床卧式铣镗床工作台工作面积 mm 1600×1400 1800×1600
工作台可承受最大重量 kg 8000 10000
主轴中心线至工作台面距离   0.004
最大 mm 1400 1800
最小   0 0
工作台行程
纵向 mm 1500 2000(不带后立柱)
横向 mm 1600 2000
四川一机机床卧式铣镗床主轴、主轴箱、工作台纵横向快速 mm 2500 2500
主轴每转主轴、主轴箱、工作台进给量范围 mm/r 0.05-8/0.01-2 0.05-8/0.01-2
主轴、主轴箱、工作台滑块进给量范围   - -
主电机功率 kW 15 15
机床外形尺寸(长×宽×高) mm 6995
3647
3442
7030
4665
3800
机床重量 kg 24500 29300
    T(P)X6211 T(P)X6211×30 T(P)X6211×59 TPX6213 T(P)X6213×56
四川一机机床卧式铣镗床镗轴直径 mm 110 110 110 130 130
四川一机机床卧式铣镗床主轴锥孔   Morse No6(可选
ISO 7:24 No50)
Morse No6(可选
ISO 7:24 No50)
Morse No6(可选
ISO 7:24 No50)
Metric 80(可选
ISO 7:24 No 50)
Metric 80(可选
ISO 7:24 No 50)
主轴最大钮矩 N.m 1225 1225 1225 3136 3136
主轴最大轴向抗力 N 12250 12250 12250 31360 31360
四川一机机床卧式铣镗床主轴最大行程 mm 600 600 600 900 900
主轴转速级数   22 22 22 24 24
四川一机机床卧式铣镗床主轴转速范围 r/min 8-1000 8-1000 8-1000 4-800 4-800
主轴箱行程 mm 1600 1600 1600 1600/2000/2500 1600/2000/2500
平旋盘滑块行程 mm 180 180 180 250 250
四川一机机床卧式铣镗床主轴每转主轴、主轴箱、滑座进给量范围 mm/r 0.04-6/0.01-1.88 0.04-6/0.01-1.88 0.04-6/0.01-1.88 0.05-8/0.01-2 0.05-8/0.01-2
立柱行程 mm 2000 3100 5900 2850 5650
四川一机机床卧式铣镗床主电机功率 kW 7.5 7.5 7.5 15 15
机床外形尺寸
(长×宽×高)
mm 4922×2214×3770 6022×2214×3770 8852×2214×3770 6072×2932×4075 9970×2932×4075
机床重量 kg 18900 20000 25000 25000 35100
